WebNMS Framework是业界领先的网络管理系统开发平台，用于构建自定义网元管理系统(EMS)和网络管理系统(NMS)

WebNMS Framework 5.2是一个可伸缩的、以应用程序为中心的平台，它广泛使用前沿技术的图形化显示，为操作人员提供了一个直观、强大的网络管理控制操控板。该管理应用通过对一些复杂冗长、容易出错的任务进行自动处理，能够提高生产率、增强准确性、降低成本。

WebNMS Framework 5.2 为许多通用的网元、OSS系统和其它管理应用提供了一系列丰富的FCAPS功能及预配置，并捆绑有可定制的接口。

WebNMS Framework特性

• 事件收集: 能够同时接收来自任何智能设备、资源或软件实体的事件；支持以实时或预定的方式报告警报的情况。
• 警报关联分析和过滤：通过稳健的警报关联分析和过滤能力，能够有效地处理冗长的警报列表。
• 资源状态显示：通过单个窗口有效地图示所有被管资源的状态。
• 活动警报显示：从所有被管资源中提取活动的或"open"警报并统一显示，概述故障的位置及当前运行的修正任务。
• 自动发现：使用行业标准协议(如：SNMP、TL1)或客户特有的消息适配器，自动发现和轮询被管资源，更新它们的配置属性。
• 被管资源域：管理员可以使用点击界面轻松地把所发现的被管资源分组到一系列被管资源域中。
• 树结构视图：通过分层显示可以快速浏览整个资源清单。
• 图形化拓扑视图：该强大统一的视图显示了整个被管资源清单的配置和状态。
• 资源预配置：只需一次单击操作即可将被管资源置于某一种服务状态之中，如“工作中”、“不可用”或“备用”。这一高效的操作可帮助确认请求人在请求完成之前是否具有适当的许可。
• 远程管理：通过本地部署分布式中介服务器，实现对远程位置的管理。服务器可以结合网络数据，发送相关信息到中央站点。这些服务器支持缓存，以避免网络数据丢失，这即使在拨号上网的情况下也是可行的。
• 软件映像下载：提供一个强大的工具可实现软件映像有条理的下载。
• 数据收集：可缩放的应用体系结构能够同时从整个网络的多个被管资源收集数据指标。
• 资源配置：一般来说被管资源支持许多可设置的属性，包括：警报阈值、逻辑地址和设备相关联的参数(如数据速率)。用户可以为某个被管资源或一组被管资源设置此类属性。
• 性能估算：分析、过滤和整合所收集的数据来产生操作人员所需的各项性能指标，例如：事务应答时间或服务可用性。
• 实时地图形化显示：直观的线形图和柱形图帮助操作人员快速了解不同时间的性能指标。
• 安全域：通过定义安全域可以系统地控制对于被管资源的访问。
• 审计日志：所有访问许可的请求和响应的详细日志可用于对于资源利用模式和违规访问控制行为的分析。

WebNMS Framework优势

对于运营中心

• 不间断地监控诸如诸如集线器、路由器、防火墙、交叉连接、增删复用器和SAN交换机等网络设备的状态。
• 监控服务器、存储子系统和磁盘控制器等IT资源的状态。
• 记录和保存网络的配置，并通过更新来确保正常的网络操作。
• 通过图形或表单显示收集的数据，对整个网络或子网络进行性能趋势分析。
• 通过结合警报以及深入分析故障子系统，支持事件的根本原因分析。
• 通过支持按域来组织网络和IT资产，并将接收的警报分域过滤显示，帮助操作人员实现高效管理。
• 通过跟踪警报状态的生命周期支持有关故障问题解决的管理。
• 支持与操作中心的OSS/BSS、EMS、NMS、故障单系统和其它底层应用程序的无缝集成。

对于开发人员

• 功能丰富的 Web NMS使OEM和系统集成商能在数周之内开发出企业和网络管理系统的雏形。
• 全面的 Web NMS平台极大地改善了应用开发进程，尤其是在加快开发、避免风险和改善投资回报方面。
•  Web NMS建立在可靠的体系结构之上，是以可伸缩、可靠和安全为目的而构建的。
• 支持通过XML驱动的数据模型进行快速定制
• 通过与ITU-T、SNMP、CORBA、XML、TL1、TMF等开放的行业标准保持一致，提供与被管资源和外部应用程序“即插即用”集成。

WebNMS Framework内部

高效的工具 - WebNMS Framework Studio

WebNMS Framework Studio具支持从设计和开发到打包、添加商标、发布和升级，对Web NMS进行完整生命周期管理。

WebNMS Framework Studio对于快速和简化开发具有以下优势：

• 利用基于项目的方法来分割工程的开发和部署过程
• 具有包装、安装、卸载和升级软件的一系列工具
• 利用集成的版本控制系统建立自动控制和命令行工具
• 利用XML编辑器来管理 Web NMS配置文件；利用JMacs 编辑器来管理非XML文件
• 直观并快速地对被管资源建模
• 故障检修工具
• 底盘和配置向导是客户端定制的一部分

构架结构 - 灵活部署

WebNMS Framework结构支持从单服务器到多服务器的多种发布要求。

高可用性 - 多服务器部署

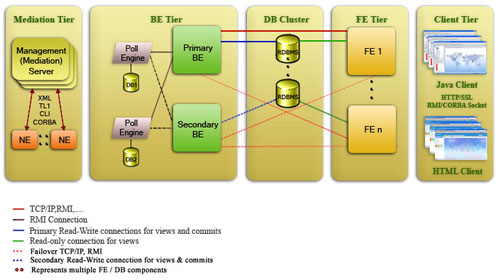

WebNMS Framework服务器由三层服务器组件构成，包括：为协议中介提供被管系统的管理服务器(中介)层；提供数据库处理和封装服务的后端服务器层；提供客户端会话管理服务的前端服务器层。

通过进一步部署分布式中介服务器从而跨多个分布式中介服务器提供面向网络的功能，可以实现极大的伸展性。由于这些服务器在被管的网络和系统的大小方面实现了极大的伸缩性，因而支持管理大型的网络。

可以部署多个这样的服务器来实现较大的扩展性。通过冗余的部署服务器可以在故障出现时自动备份到其它服务器组件中。该功能在使用率较高的应用程序中尤为重要。

持久数据模型

通过持久稳定的RDBMS数据模型可以实现被管服务和操作支持的高可用性，WebNMS还具备事务支持、数据库同步和对象锁定等诸多优势。

WebNMS体系结构中的数据库层结合了持久稳定的数据管理支持和故障恢复能力。

WebNMS提供了与Oracle、Sybase、MySQL、SQL Server、Solid、Timesten和其它常用数据库之间的无缝集成。

---

WebNMS Framework 5.2

WebNMS Framework提供两个版本－标准版和专业版。下表列出了两个版本的主要区别：

WebNMS Framework版本 　 标准版 专业版 被管网络规模 中小型网络 大型和电信级网络 被管对象数量 10,000 10,00,000 并发客户端数量 5 10* 支持的数据库 Oracle MySQL Oracle MySQL Sybase ASA PostgreSQL MSSQL JRE/JDK [支持的版本] JRE - 1.6.0 JDK - 1.6.0 JRE - 1.6.0 JDK - 1.6.0 支持的操作系统 RedHat Linux 9.0 5.0 AS 4.0 Fedora Core 9 9.0 5.0 AS 4.0 Fedora Core 9 Solaris 10 10 Windows Vista XP Server 2008 Vista XP Server 2008 标准功能 　 　 发现 拓扑 映射 故障管理 配置管理 性能管理 安全管理 策略 SNMP南行 CLI南行 WebNMS Framework Eclipse Plugin 报表 HTML客户端 Java客户端 高级功能 预配 TL1北行 TL1南行 CORBA北行&南行 JMX代理 双机热备 分布式前端|负载均衡 分布式轮询器 EJB部署 系统和应用监控功能包 单独购买 单独购买 Syslog监控功能包 单独购买 单独购买

* 可基于前端服务器的数量扩展。

系统特征 应用服务器 JBoss Web服务器 Tomcat 客户端 Java application client Applet client Web (HTML) client  and Java WebStart client Web浏览器 Internet Explorer Mozilla FireFox Java Runtime Environments (JRE) JRE 1.6 (所有版本) JDK JDK 1.5 (所有版本) XML解析器 所有支持JAXP 1.4的解析器 语言支持 JDK 1.6 Internationalization API 硬件要求 CPU 2.0 GHz for Windows/Linux 1.2? GHz for Solaris? 内存 1 GB RAM or Higher 磁盘空间 400 MB + 200 MB Swap
